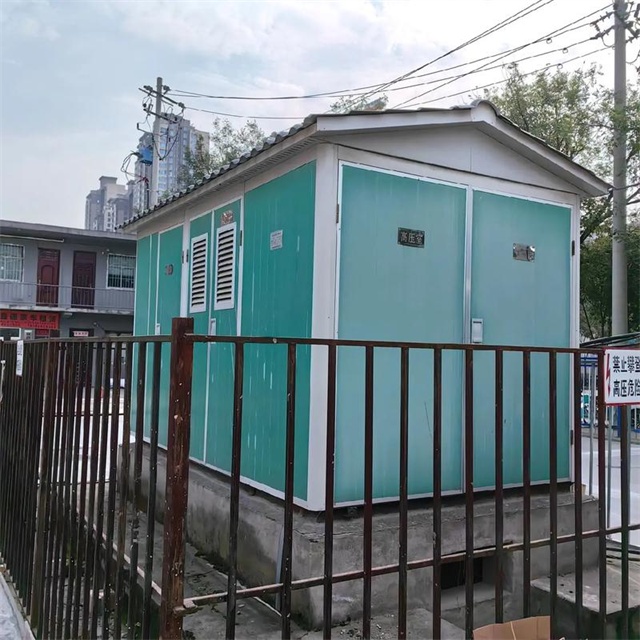

干式箱式变压器 SCB14 防火型箱变变电站
一、产品概述
SCB14干式箱式变压器防火型箱变变电站是一种将高压开关设备、低压配电装置和甘肃干式变压器有机组合于一体的成套电力设备。该产品以SCB14系列环氧树脂浇注甘肃干式变压器为核心元件，配套高性能防火箱体外壳，全面满足城市电网、工业园区、商业综合体及公共设施的供配电需求。其设计遵循GB/T 10228、GB 50053、DL/T 537等标准，具备卓越的防火阻燃性能、环保无污染、低噪音、免维护等显著优势，是传统甘肃油浸式变压器箱变的理想替代产品。
二、型号含义解析
SCB14-□/□型号各字母及数字代表的具体含义如下：
S：三相电力变压器；
C：固体绝缘浇注式（环氧树脂真空浇注）；
B：低压箔式绕组；
14：产品设计序号（代表该系列损耗水平满足国标14型能效等级，空载损耗和负载损耗较SCB13、SCB10系列显著降低）；
□：额定容量（kVA），常见规格包括100、200、250、315、400、500、630、800、1000、1250、1600、2000、2500 kVA等；
□：高压侧电压等级（kV），通常为10kV、20kV或35kV。
三、主要结构特点
SCB14防火型箱变变电站整体结构紧凑，布局合理，主要由箱体、高压单元、变压器单元、低压单元及智能监控单元组成。
防火箱体结构：采用优质冷轧钢板或不锈钢板制作，内部填充高密度岩棉等阻燃隔热材料，箱体耐火极限可达1小时以上。箱体表面经磷化处理及户外耐候粉末喷涂，具备优异的抗腐蚀和抗紫外线性能。
甘肃干式变压器铁芯：选用高导磁冷轧取向硅钢片（或非晶合金材料），采用45°全斜接缝、无孔绑扎等先进工艺，有效降低空载损耗、空载电流和运行噪音。
低压绕组：采用铜箔绕制，配合进口环氧树脂真空浇注工艺，绕组电气强度高、机械强度好，防潮防尘性能优异，具备F/H级绝缘等级。
高压绕组：采用优质无氧铜导线绕制，经过严格的匝间绝缘处理和真空浇注成型，确保局部放电量控制在较低水平。
冷却方式：常规采用空气自冷（AN），可加装强制风冷系统（AF），使变压器输出容量提升40%左右，满足短时过负荷需求。
智能保护系统：配备温控仪和温显仪，实时监测三相绕组温度，超温自动报警并跳闸；可选配智能控制器，实现遥测、遥信、遥控、遥调功能。
四、卓越的防火性能
作为防火型箱变，本产品在防火安全方面具有多重保障措施：
变压器绕组采用环氧树脂真空浇注，材料本身为不燃或难燃物质，自熄性能佳，不会产生流淌油火。
箱体内部采用防火隔板分区布置，高压室、变压器室、低压室相互独立，有效防止故障蔓延。
变压器室顶部设置自动泄压装置，当内部压力骤增时可迅速释放能量，避免箱体爆裂。
箱体门板内侧敷设防火阻燃材料，外部温升不超标，满足一定耐火时间要求。
可内置烟感探测器、温度传感器及自动灭火装置（气溶胶或超细干粉），实现火灾自动报警与联动灭火。
五、主要用途与应用场景
城市住宅小区、商业中心、写字楼等民用建筑配电系统。
工业园区、工矿企业、高层建筑、机场、港口、隧道等重要电力用户。
风力发电、光伏发电等新能源项目的升压或降压配套。
市政基础设施：如道路照明、城市广场、污水处理厂等场所。
临时施工用电、野外作业及应急保电场合。
六、主要技术规格参数
以下为SCB14系列甘肃干式变压器（10kV级，Dyn11联结组别）典型技术参数，供选型参考：
| 额定容量 （kVA） | 电压组合 （kV） | 空载损耗 （W） | 负载损耗 （120℃, W） | 空载电流 （%） | 短路阻抗 （%） |
|---|---|---|---|---|---|
| 100 | 10/0.4 | 175 | 1380 | 0.50 | 4.0 |
| 200 | 10/0.4 | 275 | 2330 | 0.45 | 4.0 |
| 400 | 10/0.4 | 455 | 3920 | 0.40 | 4.0 |
| 630 | 10/0.4 | 635 | 5560 | 0.35 | 4.5 |
| 800 | 10/0.4 | 760 | 6630 | 0.30 | 6.0 |
| 1000 | 10/0.4 | 885 | 7720 | 0.30 | 6.0 |
| 1250 | 10/0.4 | 1040 | 9160 | 0.25 | 6.0 |
| 1600 | 10/0.4 | 1280 | 11050 | 0.25 | 6.0 |
| 2000 | 10/0.4 | 1555 | 13680 | 0.20 | 6.0 |
| 2500 | 10/0.4 | 1850 | 16250 | 0.20 | 6.0 |
注：上表数据为典型参考值，具体以制造商出厂试验报告为准。高压分接范围通常为±2×2.5%，可根据电网需求定制。
七、使用环境条件
海拔高度：不超过1000m（高海拔地区需进行降容设计）；
环境温度：-25℃～+40℃（更高月平均相对湿度不超过95%）；
安装场所：无火灾、爆炸危险、无剧烈振动和冲击的场所；
安装斜度：不超过3°；
特殊要求：当存在腐蚀性气体、粉尘或盐雾环境时，应选用不锈钢箱体或增设防腐保护措施。
八、安装与维护要点
SCB14防火型箱变变电站的安装应遵循厂家安装手册，基础平台应平整、坚实，并做好排水措施。设备投运前应进行以下检查：
检查箱体接地是否可靠，接地电阻应满足设计要求（一般不大于4Ω）；
检查高压电缆、低压电缆接线是否正确，相序是否无误；
检查变压器温控装置、风机系统是否正常工作；
检查箱体通风口是否畅通，防护网罩是否完好。
日常运行维护建议：定期清理箱体内部积尘，检查各连接部位是否存在过热变色现象；每年进行一次绕组直流电阻试验、绝缘电阻测试及继电保护装置校验；检查箱门密封条是否老化，确保箱体防护等级（一般为IP54）持续有效；干式变压器无需更换变压器油，日常维护工作量小，但应定期记录温控仪温度数据，分析运行状态。
九、产品优势总结
SCB14防火型箱变变电站凭借其高效节能、安全环保、结构紧凑、组合灵活等优势，已成为现代配电网络建设中不可或缺的重要设备。其低损耗特性可显著降低长期运行电费支出，防火设计全面保障人身与财产安全，免维护特性降低全生命周期使用成本。随着节能降耗政策的深入推进，该产品在电网改造、新能源开发及高端民用建筑领域具有广阔的应用前景，是满足当今社会对供电可靠性、安全性及环保性严格要求的理想选择。
